Pnömatik Fan: Değirmencilikte Verimli Tahıl ve Un Taşımacılığı
Modern değirmencilik endüstrisinde verimli ve güvenilir malzeme taşıma sistemleri, üretim sürecinin temel taşlarından biridir. Tanış A.Ş. tarafından geliştirilen Pnömatik Fan sistemleri, tahıl ve unun hava basıncı yardımıyla hızlı, temiz ve verimli şekilde taşınmasını sağlayan yüksek performanslı çözümler sunar. Güçlü yapısı, enerji tasarruflu tasarımı ve uzun ömürlü bileşenleriyle öne çıkan bu sistemler, değirmen süreçlerinde kesintisiz materyal akışı için ideal çözüm ortağınız olacaktır.
Pnömatik fan, yüksek basınçlı hava üreterek tahıl, un ve granül malzemeleri boru hatları içerisinde taşıyan özel tasarım bir endüstriyel fanıdır. Santrifüj kuvvet prensibiyle çalışan bu sistemler, yüksek hızda dönen fan çarkı sayesinde güçlü hava akışı oluşturarak malzemelerin uzun mesafelere taşınmasını sağlar.
Hava basıncı ile taşıma teknolojisinin genel prensibi, malzemenin bir besleme noktasından alınarak hava akımı içinde askıya alınması ve boru hattı boyunca hedef noktaya iletilmesi esasına dayanır. Bu yöntem, mekanik konveyörlerle karşılaştırıldığında daha temiz, daha esnek ve bazı uygulamalarda daha verimli bir taşıma çözümü sunar.
Değirmen prosesinde pnömatik taşımanın stratejik önemi, farklı üretim aşamaları arasında malzeme transferinin hızlı ve temiz şekilde gerçekleştirilmesinde yatar. Öğütme, eleme, karıştırma ve paketleme gibi süreçler arasında sürekli ve hassas malzeme akışı, ürün kalitesi ve üretim verimliliği açısından kritik öneme sahiptir. Pnömatik fanlar, bu süreçler arasında güvenilir bir köprü görevi görür.
Diğer taşıma sistemlerine göre avantajları arasında uzun mesafelere taşıma kabiliyeti, tamamen kapalı sistem sayesinde ürün kontaminasyonunun önlenmesi, komplike rotalarda bile esnek kurulum imkanı ve düşük bakım gereksinimleri sayılabilir. Özellikle yüksek hijyen standartları gerektiren gıda işleme tesislerinde, pnömatik taşıma sistemleri ideal çözüm sunar.

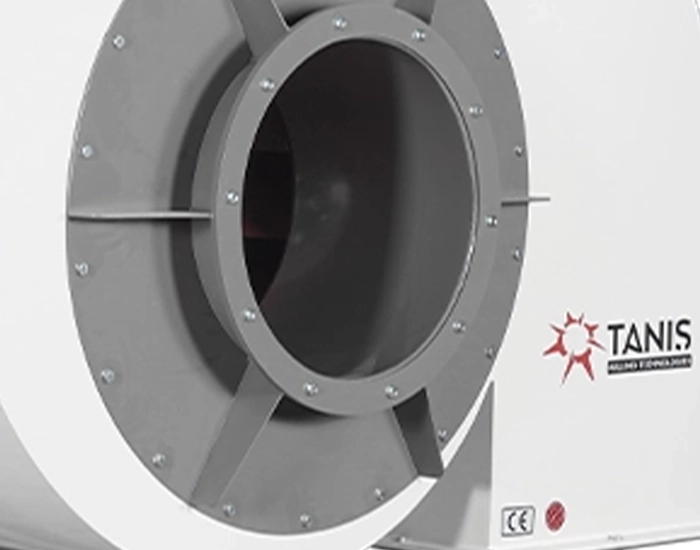

Pnömatik fan sistemi bileşenleri ve genel yapısı, yüksek performanslı bir çözüm oluşturacak şekilde entegre edilmiştir. Ana bileşenler arasında fan gövdesi, hassas dengelenmiş fan çarkı, yüksek verimli elektrik motoru, giriş ve çıkış kanalları ile kontrol ve izleme sistemleri bulunur.
Yüksek basınçlı hava üretim mekanizması ve fiziksel prensipler, sistemin kalbini oluşturur. Santrifüj tipindeki fan, döner hareket enerjisini kinetik enerjiye dönüştürerek, yüksek hızlı hava akımı yaratır. Bu hava akımı, fan çıkışından boru sistemine yönlendirilerek taşıma için gereken basıncı oluşturur. Tanış pnömatik fanları, 400-700 mbar arasında değişen çalışma basıncı sağlayabilir.

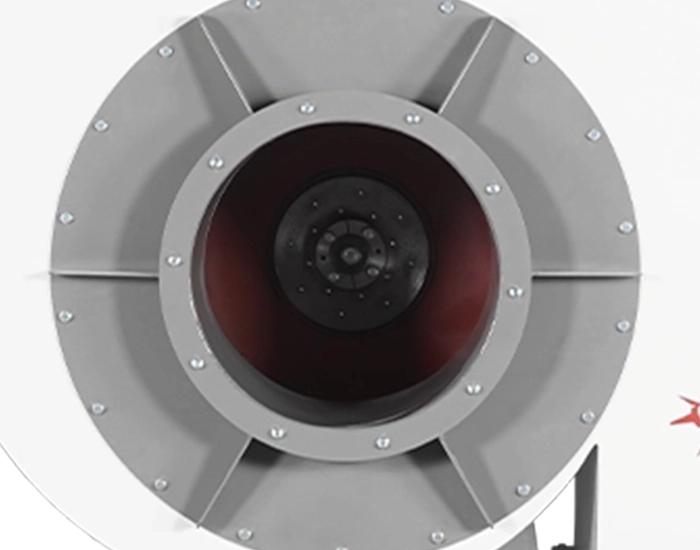

Fan kanadı tasarımı ve hava akışı optimizasyonu, verimliliği belirleyen en önemli faktörlerdir. Tanış mühendisleri tarafından geliştirilen özel kanat profilleri, maksimum hava basıncı üretirken minimum enerji tüketimi sağlayacak şekilde tasarlanmıştır. Kanat sayısı, açısı ve profili, optimal aerodinamik performans için hassas şekilde hesaplanmıştır.

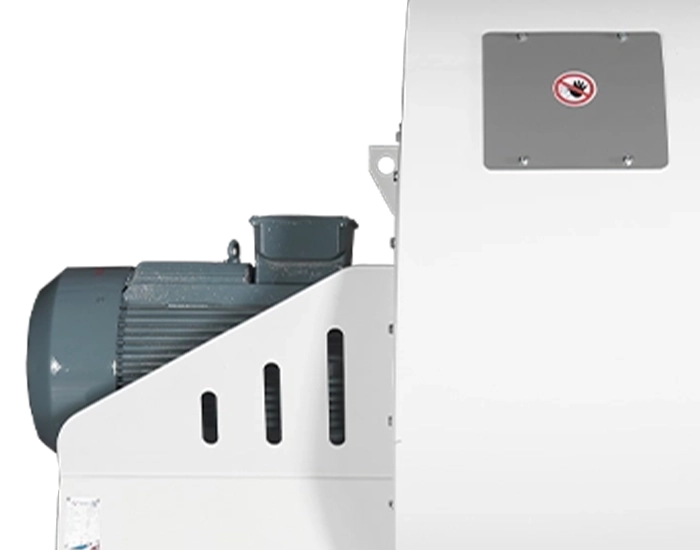

Motor ve tahrik sisteminin özellikleri, uzun süreli güvenilir çalışma sağlar. Tüm modellerimizde IE3 veya IE4 verimlilik sınıfına sahip yüksek kaliteli elektrik motorları kullanılır. Direkt tahrik sistemi, güç aktarımında kayıpları minimize ederek sistemin genel verimliliğini artırır.
Basınç kontrol mekanizması ve ayar sistemleri, değişen proses gereksinimlerine uyum sağlar. Basınç sensörleri ve ayarlanabilir hız sürücüleri sayesinde, taşınacak malzemenin özelliklerine ve mesafeye göre optimum basınç değerleri ayarlanabilir. Bu hassas kontrol, hem enerji tasarrufu sağlar hem de malzemelerin zarar görmeden taşınmasını garanti eder.
Kanat geometrisi ve hava akış verimliliği, performansın temel belirleyicileridir. Tanış pnömatik fanlarında kullanılan geriye eğimli kanat tasarımı, yüksek basınç üretirken maksimum aerodinamik verimlilik sağlar. Bu tasarım, geniş bir çalışma aralığında stabil performans sunar.
Türbülans kontrolü ve basınç optimizasyonu, enerji verimliliği için kritik öneme sahiptir. Fan giriş ve çıkış kanalları, türbülansı minimize edecek şekilde tasarlanmıştır. Aerodinamik olarak optimize edilmiş geçiş bölümleri, basınç kayıplarını azaltarak sistem verimliliğini artırır.
Rotor balansı ve titreşim minimizasyonu, uzun ömürlü ve sessiz çalışma sağlar. Tüm fan rotorları, yüksek hassasiyette dinamik balans işlemine tabi tutulur. Bu işlem, titreşimleri minimize ederek rulman ömrünü uzatır ve sistemin genel güvenilirliğini artırır.
Aşınmaya dayanıklı malzeme seçimi ve uzun ömür, işletme maliyetlerini düşürür. Fan kanatları ve gövdesi, yüksek dayanımlı çelik malzemeden üretilir. Aşınmaya maruz kalan yüzeyler, özel sertleştirme işlemleri veya aşınma plakaları ile güçlendirilir. Bu özellikler, bakım ihtiyacını azaltarak, çalışma süresini maksimize eder.
Teknik Özellikler ve Performans Parametreleri
Tanış Pnömatik Fan sistemleri, farklı kapasite ihtiyaçlarını karşılayacak çeşitli modellerde sunulmaktadır. Temel teknik özellikler şu şekildedir:
Model | Hava Debisi (m³/h) | Basınç (mbar) | Motor Gücü (kW) | Taşıma Kapasitesi (ton/h) | Maksimum Mesafe (m) |
TMPF-11-18,5 | 800-1200 | 900-1350 | 11-18,5 | 3-5 | 80-100 |
TMPF-22-30 | 3500-7150 | 900-1350 | 22-30 | 5-8 | 100-150 |
TMPF-37-45 | 5850-10800 | 900-1350 | 37-45 | 8-12 | 150-200 |
TMPF-55-75 | 8850-16850 | 950-1400 | 55-75 | 12-18 | 200-250 |
TMPF-90-132 | 13700-24750 | 950-1400 | 90-132 | 18-25 | 250-300 |
Tüm modellerimizde standart olarak bulunan özellikler:
- Yüksek kaliteli çelik gövde ve kanatlar
- IE3/IE4 verimlilik sınıfı elektrik motorları
- Dinamik balansı alınmış rotor
- Basınç ve sıcaklık sensörleri
- Aşırı yük koruma sistemleri
- Esnek bağlantı parçaları
- Ses izolasyon kabini (opsiyonel)
- Kontrol paneli ve otomasyon uyumluluğu
Hava debisi ve basınç değerleri, taşınacak malzemenin özelliklerine ve mesafeye göre belirlenir. Tanış mühendisleri, her tesis için optimum sistem seçimi konusunda detaylı analiz ve danışmanlık hizmeti sunar.
Motor gücü ve enerji tüketimi değerleri, yüksek verimlilik odaklı tasarım sayesinde optimize edilmiştir. Yüksek verimli motorlar ve aerodinamik fan tasarımı, enerji tüketimini minimize ederken maksimum performans sağlar.
Performansı ve Operasyonel Avantajlar
Ürünleri hassas ve hızlı şekilde taşıma kabiliyeti, pnömatik fanların en önemli avantajlarından biridir. Tamamen kapalı boru sistemi içinde gerçekleşen taşıma, ürünleri dış etkenlerden koruyarak kontaminasyon riskini ortadan kaldırır. Ayrıca, yüksek taşıma hızı sayesinde, kısa sürede büyük miktarda materyal transfer edilebilir.
Uzun mesafeli taşıma imkanı ve esneklik, tesis yerleşiminde büyük avantaj sağlar. Tanış Pnömatik Fan sistemleri, modele bağlı olarak 80-300 metre arasında etkili taşıma mesafesi sunar. Boru hattı, tesisin yapısal kısıtlamaları doğrultusunda yatay, dikey veya eğimli şekilde tasarlanabilir. Bu esneklik, hem yeni tesislerin tasarımında hem de mevcut tesislerin modernizasyonunda büyük kolaylık sağlar.
Temiz ve hijyenik taşıma özellikleri, özellikle gıda güvenliği standartlarının yüksek olduğu un değirmenleri için kritik öneme sahiptir. Kapalı sistem tasarımı, hem ürün kontaminasyonunu önler hem de çalışma ortamının temiz kalmasını sağlar. Toz emisyonu minimuma indirilirken, ürün kalitesi korunur.
Farklı tahıl türleri ve un inceliklerine göre performans, ayarlanabilir basınç ve hız kontrolü sayesinde optimize edilebilir. Buğday, mısır, arpa gibi farklı tahıllar ve bunlardan üretilen çeşitli incelikteki unlar için sistem parametreleri kolayca ayarlanabilir. Bu esneklik, farklı ürünler arasında hızlı geçiş yapan tesisler için büyük avantaj sağlar.
Enerji Verimliliği ve Optimizasyon
Yüksek verimli motor teknolojisi ve enerji tasarrufu, işletme maliyetlerini düşürür. Tanış Pnömatik Fanlarında kullanılan IE3 ve IE4 sınıfı motorlar, standart motorlara göre %5-10 daha az enerji tüketir. Bu tasarruf, sürekli çalışan sistemlerde yıllık bazda önemli bir ekonomik değer yaratır.
Akış optimizasyonu ile verimli enerji kullanımı sağlanır. Aerodinamik olarak tasarlanmış fan kanatları ve hava kanalları, enerji kayıplarını minimize eder. Her bir bileşen, maksimum verimlilik için optimize edilmiştir. Bu tasarım yaklaşımı, aynı kapasitede taşıma için daha az enerji kullanılmasını sağlar.
Değişken hız sürücüleri ve akıllı kontrol sistemleri, enerji tüketimini anlık ihtiyaca göre ayarlar. Frekans konvertörleri kullanılarak fan hızı, taşınacak malzeme miktarına göre otomatik olarak ayarlanabilir. Bu özellik, kısmi yük durumlarında enerji tasarrufu sağlayarak, sistem verimliliğini artırır.
Enerji tüketimini azaltan tasarım özellikleri arasında düşük sürtünmeli rulman sistemleri, optimize edilmiş rotor tasarımı ve verimli hava akış yolu bulunur. Bu özellikler bir araya gelerek, sistemin toplam enerji verimliliğini artırır ve işletme maliyetlerini düşürür.
Bakım ve Servis Kolaylığı
Düzenli bakım takvimi ve kontrol noktaları, güvenilir operasyon için kritik öneme sahiptir. Tanış Pnömatik Fanları için önerilen bakım programı şunları içerir:
- Günlük kontroller: Ses ve titreşim kontrolü, basınç ve sıcaklık okumaları
- Haftalık kontroller: Rulman sıcaklığı, kayış gerginliği (kayışlı modellerde), genel görsel inceleme
- Aylık kontroller: Rulman yağlama, vibrasyon ölçümü, motor kontrolü
- 6 aylık kontroller: Kapsamlı rulman kontrolü, rotor balans kontrolü, elektrik bağlantıları kontrolü
Kolay erişilebilir servis alanları ve bakım kapakları, bakım süresini kısaltır. Fan tasarımı, tüm kritik bileşenlere kolay erişim sağlayacak şekilde optimize edilmiştir. Geniş bakım kapakları ve stratejik yerleştirilmiş erişim noktaları, bakım personelinin hızlı ve etkili müdahale yapmasına olanak tanır.
Aşınma kontrolü ve yedek parça değişimi, planlı bakım programının önemli bir parçasıdır. Fanın düzenli incelenmesi, aşınmış parçaların proaktif değişimini mümkün kılarak, beklenmeyen arızaları önler. Tanış A.Ş., tüm kritik yedek parçaları sürekli stokta tutarak, hızlı tedarik ve minimum duruş süresi sağlar.
Uzun ömürlü operasyon için bakım tavsiyeleri, ekipman ömrünü maksimize eder. Tanış teknik ekibi, bakım personeline detaylı eğitim ve teknik destek sağlayarak, optimum bakım uygulamalarını garanti eder. Düzenli izleme ve önleyici bakım yaklaşımı, ekipman ömrünü uzatırken, işletme maliyetlerini düşürür.
Ekonomik Avantajlar ve Yatırım Değeri
İşletme maliyetlerine etkisi ve tasarruf potansiyeli, Pnömatik Fan sistemlerinin en önemli ekonomik avantajlarındandır. Verimli motor teknolojisi ve aerodinamik tasarım sayesinde enerji tüketimi optimize edilir. Ayrıca, kapalı sistem tasarımı sayesinde ürün kayıpları minimize edilir. Bu özellikler, işletme maliyetlerini düşürerek rekabet avantajı sağlar.
Enerji verimliliği sayesinde uzun vadeli tasarruf mümkündür. Yüksek verimli motorlar ve optimize edilmiş fan tasarımı, standart sistemlere göre %10-15 daha az enerji tüketir. Bu tasarruf, yıllık bazda önemli bir ekonomik değer yaratır ve yatırımın hızla geri dönüşünü sağlar.
Bakım maliyetlerinin azaltılması ve işletme avantajları, toplam sahip olma maliyetini düşürür. Dayanıklı malzemeler ve kolay bakım tasarımı, bakım ihtiyacını ve duruş sürelerini minimize eder. Uzun ömürlü bileşenler, yedek parça değişim sıklığını azaltarak, bakım maliyetlerini düşürür.
Yatırım geri dönüş süresi analizi, Tanış Pnömatik Fan sistemlerinin ekonomik değerini gösterir. Ortalama bir değirmende, enerji tasarrufu, bakım avantajları ve verimlilik artışı dikkate alındığında, yatırımın geri dönüş süresi 1.5-3 yıl arasındadır. Bu süre, işletme büyüklüğü ve çalışma koşullarına göre değişiklik gösterebilir.
Sıkça Sorulan Sorular
Pnömatik fan ile blover arasındaki temel fark nedir?
Pnömatik fan yüksek basınç (400-700 mbar) ve görece düşük hava hacmi üretirken, blover düşük basınç (50-80 mbar) ve yüksek hava hacmi üretir. Pnömatik fan, uzun mesafeli taşıma ve ağır malzemeler için idealken, blover kısa mesafeli taşıma ve hafif materyaller için daha uygundur. Seçim, taşınacak malzemenin özelliklerine ve taşıma mesafesine göre yapılmalıdır.
Taşınabilecek maksimum mesafe nedir?
Tanış Pnömatik Fan sistemleri, modele bağlı olarak 80-300 metre arasında etkili taşıma mesafesi sunar. Taşıma mesafesi; malzemenin özellikleri, hat tasarımı, dirsek sayısı ve fan kapasitesi gibi faktörlere bağlıdır. Daha uzun mesafeler için, ara istasyon çözümleri veya daha yüksek kapasiteli modeller önerilebilir.
Hangi tür malzemelerin taşınmasında en etkilidir?
Pnömatik fanlar, tahıl, un, irmik, kepek gibi kuru ve akışkan malzemelerin taşınmasında yüksek performans gösterir. Malzeme boyutu genellikle 15 mm’den küçük olmalıdır. Çok ince tozlar, orta boyutlu granüller ve hafif tanecikli malzemeler için idealdir. Çok ağır, yapışkan veya aşındırıcı malzemeler için özel tasarım gerekebilir.
Enerji tüketimi nasıl optimize edilebilir?
Enerji tüketimini optimize etmek için: doğru boyutlandırılmış fan seçimi, frekans konvertörü kullanımı, minimum dirsekli hat tasarımı, uygun boru çapı seçimi, düzenli bakım ve temizlik, hava kaçaklarının önlenmesi ve taşıma hızının optimizasyonu önerilir. Bu önlemler, enerji tüketimini %15-25 oranında azaltabilir.
Farklı un tiplerinde ayar değişikliği gerekir mi?
Evet, farklı un tipleri farklı taşıma karakteristikleri gösterir. İnce unlar daha düşük basınç gerektirir ancak tıkanma riski daha yüksektir. Kaba unlar ise daha yüksek basınç gerektirir. Fan hızı ve taşıma hattı tasarımı, un tipine göre optimize edilmelidir. Modern sistemlerde, farklı ürünler için ön ayarlı parametreler kaydedilebilir ve geçişler kolaylaştırılabilir.
